スライドオープンゲート

スライドオープンゲート



MDR式スライドオープンゲート導入のメリット

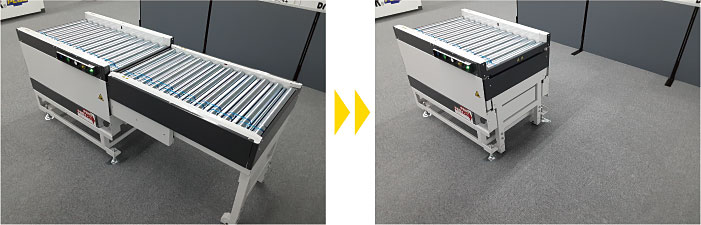

開口時、ベルコンが下降・スライドし、コンベヤに収まります。

2017-09-13 09.09.44





安全・迅速な通路確保が可能!

・電動駆動により、女性や高齢者の方でも、コンベヤの開口/閉口が簡単

・電源遮断時でも手動でコンベヤ開口ができる安全設計

 万が一の避難時でも、スムーズにコンベヤを横断できます。

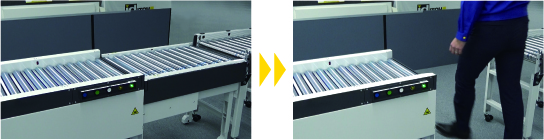

スムーズにコンベヤを横断



作業者の負担を軽減

・跳ね上げコンベヤのように「コンベヤを持ち上げる」負担がありません。

・横断時に、「コンベヤの上に乗る」「コンベヤを跨ぐ」ような危険や、負担もありません。

haneage

動線確保が容易

・ハンドリフトや台車での運搬時など、手がふさがっている時でも楽にコンベヤを横断できます。

・スライドオープンゲートを向かい合わせで並べて開口部を広げることで、パレットやフォークリフトの横断も可能です。

oudan_daishya

エアーレス

・エアーコンプレッサーを使用しないため、エアー配管が不要。エアー漏れもないため、イニシャルコスト/ランニングコスト/メンテナンスコストを削減できます。



省エネ

・搬送に必要な部分だけを駆動する、ラン・オン・デマンド搬送を採用しています。



アプリケーション

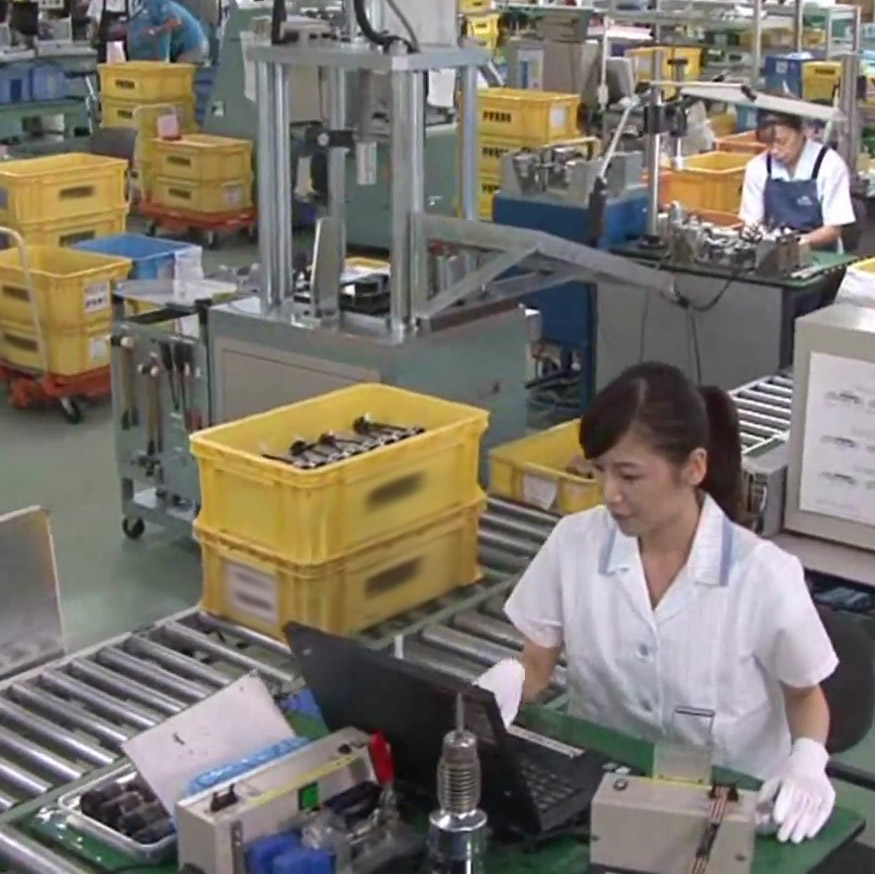

1.女性や高齢者の方が多い職場に・・oudan_fork

電動で簡単に開口/閉口できるため、コンベヤの横断が楽々

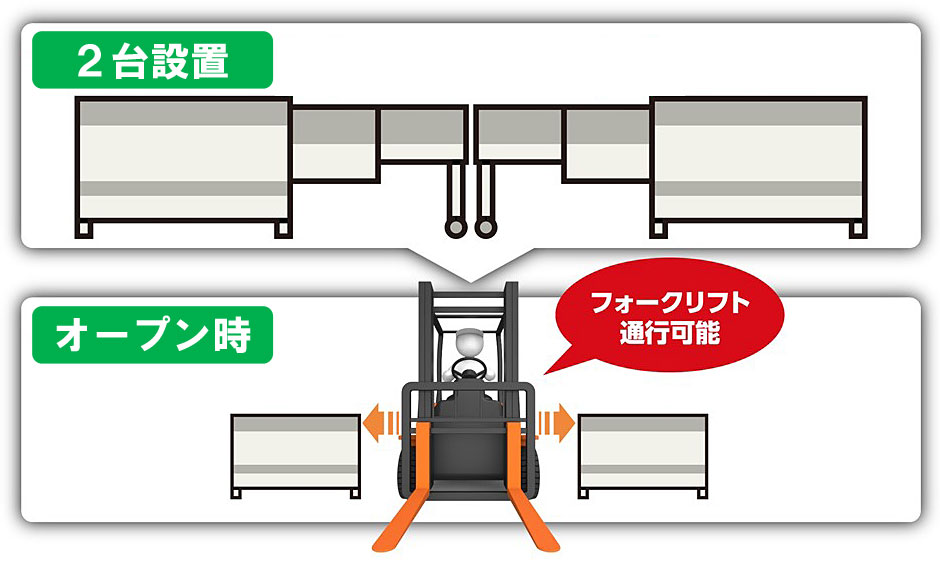

2.フォークリフトやパレット横断に・・oudan



向かい合わせに並べると、開口部が1770mmになり、フォークリフトやパレットも横断可能となります。動線が短くなることでフォークリフト作業の低減にも繋がります



















寸法図

sog_sunpou



機長L (ゲートクローズ時)

1,785mm (呼び寸法1,800mm)

機長L 1 (ゲートオープン時)

897mm (呼び寸法900mm)

開口広さL 2

888mm

フレーム間W

415mm、515mm、615mm、715mm、815mm

機巾W1 (ベースベルトコンベヤ)

540mm、640mm、740mm、840mm、940mm

機巾W2 (ゲートベルトコンベヤ)

525mm、625mm、725mm、825mm、925mm

搬送面高さH

600mm、700mm、800mm、900mm、1,000mm

機高H1

650mm、750mm、850mm、950mm、1,050mm





型式説明

sog_katashiki





①搬送速度

 17 … 17m/min 低速タイプ (ベース/ゲート)

 60 … 60m/min 標準タイプ (ベース/ゲート)



②入出力信号タイプ

 N … NPN (入出力専用ドライバ / 付属センサ)

 P … PNP (入出力専用ドライバ / 付属センサ)



③搬送幅サイズ(W)

 400 … フレーム間  415mm

 500 … フレーム間  515mm

 600 … フレーム間  615mm

 700 … フレーム間  715mm

 800 … フレーム間  815mm





④搬送面高さ(H)

 600 … 搬送面  600mm

 700 … 搬送面  700mm

 800 … 搬送面  800mm

 900 … 搬送面  900mm

1000 … 搬送面  1000mm









型式例: SOG-60P-W400-H600     搬送速度 60m/min、 PNP 入出力タイプ、 搬送幅サイズフレーム間 415mm、 搬送面高さ600m
